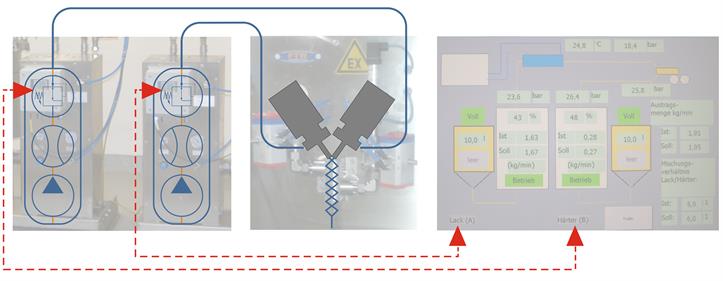

Das Schema zeigt eine realisierte 2K Anlage einer Lackieranlage. Zwei Standard UCP Dosierpumpen
sind in diese Anlage integriert. Die beiden Volumenströme (Istwerte) von der A - und B Komponente
werden kontinuierlich von den Steuerungen der UCP an die übergeordnete SPS Steuerung der Lackier-
anlage übertragen. Die Volumenströme von A und B Komponente werden mittels PID-Regler über den
jeweiligen Dosierdruck in den vorgegebenen Sollwerten gehalten. Änderungen der Viskosität der beiden
Komponenten werden dadurch jederzeit kompensiert. Die Vermischung der Komponenten erfolgt über
einen Statikmischer. Die Dosieranlage arbeitet in einem Druckbereich von 10 bis 60 bar und einem
Volumenstrom des Lackgemisches bis 8 l/min.
